| CTW-6000型接箍微機控制熒光磁粉探傷檢測線 |
 |
一、設備名稱及用途：
1、設備名稱：CJW－6000型接箍微機控制熒光磁粉探傷檢測線
2、被測工件：接箍φ450
3、規格：
4、檢測要求：檢查接箍?jī)?nèi)外表面和近表面因機加工和疲勞而引起的裂痕等細微缺陷。
二、設備配置、技術參數及功能
（一）本機設計制定標準
按照《中華人民共和國國家標準磁粉探傷機》（JB/T8290—2011）制造。
（二）設備能力
運轉時間：大于500小時/月。
探傷節拍：10-12秒/件(觀察時間除外)。

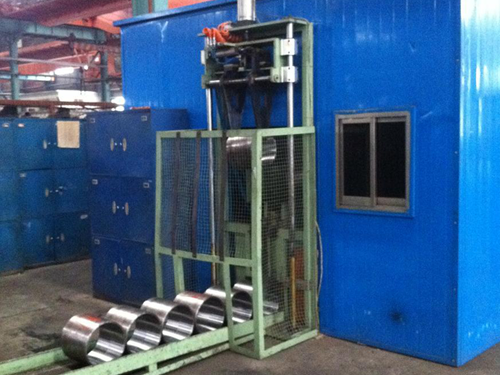

（三）設備組成（見附圖）
| 電源控制柜（包括：操作站、控制主板和主電源板等） | 一套 |
| 磁化輸送裝置(包括:穿棒機構、閉路磁軛縱向磁化器、周向磁化器和輸送步進機構等) | 一套 |
| 控制系統（歐姆龍PLC） | 一套 |
| 磁懸液噴灑回收系統 | 一套 |
| LED紫外燈系統 | 一套 |
| 暗室系統 | 一套 |
| 上料機構 | 一套 |
| 下料機構 | 一套 |
| 退磁系統 | 一套 |
（四）主要技術指標： 輸入電源：三相四線 380V±10% 50Hz，250A，功率：10KW，瞬時最大90KW
暫載率：30%
磁化電流：
周向：AC 0—6000A，連續可調(帶斷電相位控制)
縱向：AC：0－18000AT（有效值），連續可調（帶斷電相位控制）
退磁方式：遠離式自動退磁
退磁效果：剩磁≤2Gs
氣動夾緊：穿棒行程0-450mm
夾緊方式：氣動（氣源用戶自備0.4MPa）
電極間距：600mm
磁化方式：?jiǎn)沃芟虼呕瑔慰v向磁化和復合磁化
紫外線強度：工件表面離紫外燈泡380mm處強度不低4000uw/cm2
氣源氣壓： 0.4—0.8MP
使用環境：溫度—10℃～+40℃ ，相對濕度≤80%
貯存環境：溫度—20℃～+60℃，相對濕度≤70%，無腐蝕性氣體粉塵和強力高頻電磁污染。
靈敏度測試：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以15/50的A型試片測試，在工件的任意方位顯示清晰。
運行方式：手動、自動；
重量:約2500Kg。
